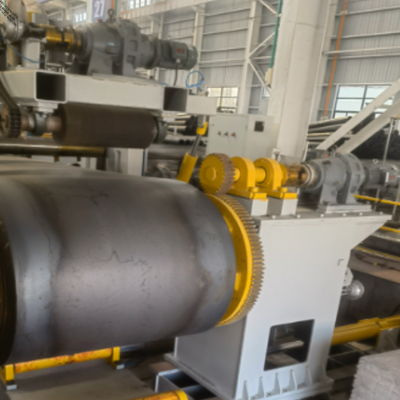

Name: Linia do cięcia na wymiar CTL12×1600 w pełni automatyczna dla kręgów stalowych o szerokości 1600 mm i nośności 30 ton
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Numer modelu: CTL12×1600 Linia przycięta na długość

Zakres grubości przetwarzania: Cewka ze stali węglowej o średnicy 5 mm ~ 12 mm

Zakres szerokości przetwarzania: 800 mm ~ 1500 mm

Maksymalne obciążenie pojedynczej cewki stalowej: 30 ton

Naprawiono zakres długości cięcia: 2000 mm ~ 6000 mm

Maksymalna prędkość produkcji: 15 m/min

Tryb sterowania: PLC + ekran dotykowy w pełni automatyczne sterowanie

Konfigurowalne elementy: Rozmiar platformy układającej, urządzenie do porządkowania płyt

Podstawowe informacje

Miejsce pochodzenia: Wuxi, Chiny

Nazwa handlowa: CMC

Numer modelu: CTL12×1600

Zapłata

Czas dostawy: 90 dni

Zasady płatności: T/T, akredytywa

Możliwość Supply: Zgodnie z wymaganiami

Galeria

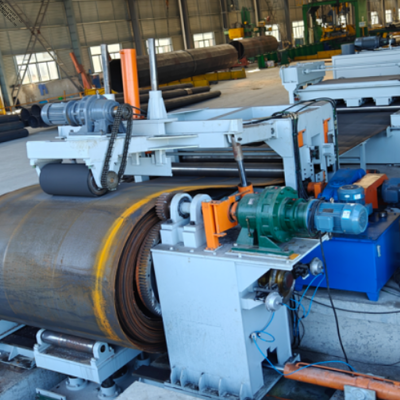

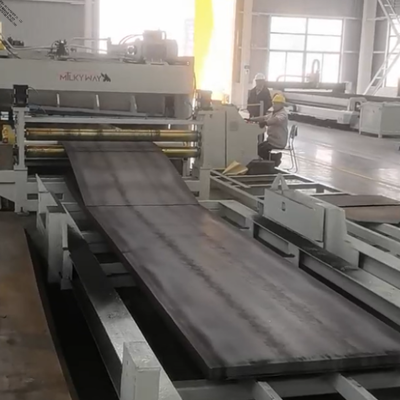

Linia do cięcia na wymiar CTL12×1600 w pełni automatyczna dla kręgów stalowych o szerokości 1600 mm i nośności 30 ton

opis produktu

CTL12×1600 Stalowa cewka cięta wzdłuż linii Automatyczne wypróżnianie wypróżniania krzyżowe cięcie płaskiej płyty

Przegląd produktu

Pozycja	Szczegóły
Nazwa produktu	Wyciąć na długość linii
Model	CTL12×1600
Materiał przetwórczy	Stal Q235, Q355, Q460, wytrzymałość wytrzymałości ≤460Mpa
Funkcja przetwarzania	Odwijanie cewki stalowej, wyrównanie, cięcie poprzeczne CNC o stałej długości, układanie
Tryb działania	Całkowicie automatyczne połączenie / ręczne sterowanie pojedynczą jednostką
Przemysł stosowany	Produkcja słupów ulicznych, słupów wysokich, konstrukcji stalowych
Opcje do dostosowania	Rozmiar platformy do układania, urządzenie do czyszczenia materiału

Wprowadzenie produktu

CTL12×1600 line cut to length jest specjalnie zaprojektowany do obróbki cewki stalowej w prostokątne płaskie płyty.wyrównanie i obcięcie krzyżowe o stałej długościCała linia może zatrzymać się, aby zwinąć resztkowe cewki stalowe wygodnie do przełączania produkcji różnych rozmiarów płyt.

Przyjmuje w pełni automatyczne sterowanie CNC. Operatorzy muszą tylko ustawić długość płyty i ilość cięcia na ekranie dotykowym.Wymagany jest tylko jeden operator, a kontakt między personelem a stalowymi płytami jest zminimalizowany w celu zapewnienia bezpieczeństwa eksploatacji.

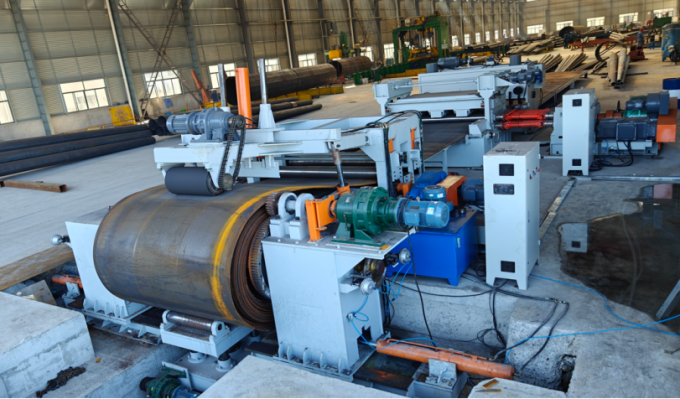

CTL12×1600 Steel Coil Cut To Length Line Overview

Przepływ procesu produkcji:
Obciążenie materiałem → Odwijanie → Prasowanie i kierowanie → Podawanie szczypcem → Grubie wyrównanie → Pozycjonowanie przewodnika → Precyzyjne wyrównanie → Mierzenie długości kodera → Cięcie krzyżowe → Przenoszenie szczypcem → Kładanie

Główne parametry techniczne

Nie, nie, nie.	Pozycja	Specyfikacja
1	Materiał przetworzony	Q235, Q355, Q460, σs ≤ 460Mpa
2	Zakres grubości materiału	5 ~ 12 mm
3	Zakres szerokości materiału	800 ~ 1500 mm
4	Średnica zewnętrzna cewki stalowej	Φ800 ~ Φ2000 mm
5	Średnica wewnętrzna cewki stalowej	Φ500 ~ Φ760 mm
6	Maksymalna masa cewki	30 ton
7	Cięcie stałej długości	2000 ~ 6000 mm
8	Maksymalna prędkość wyrównania	15 m/min
9	Średnica / odległość walca wyrównania	Φ180 mm / 215 mm
10	Materiał walcowania wyrównawczego	40Cr
11	Zasilanie wejściowe	415V / 50Hz, 3 fazy
12	Powierzchnia zajęta	Ok. 19m (L) × 7,7m (W)

Kompletny skład linii

Dolly do ładowania cewki stalowej
Hydrauliczny jednokrętkowy odwiertnik
Urządzenie hydrauliczne do tłoczenia, głowicy łopaty i szczypnięcia (z trzema rolkami do wyrównania grubości)
Urządzenie sterujące pozycjonowaniem
Jednostka precyzyjnego wyrównania
Jednostka pomiarowa długości kodera
Maszyna do cięcia krzyżowego
Urządzenie przenoszące i układające szczypce
System hydrauliczny
System pneumatyczny
System sterowania elektrycznego PLC

Specyfikacje podstawowego sprzętu

Dolly do ładowania cewki stalowej
- Maksymalna ładowność: 30 ton
- wyposażony w podwójne rolki na górze, obsługuje funkcję zwrotnej cewki, aby zapobiec rozwijaniu cewki i zaplątaniu się podczas cofania.
- Używane do transportu stalowych cewków i podnoszenia cewków na deskoiler.

Hydrauliczny jednokrętkowy odwiertnik
Dwie zestawy odwojników realizują ustawienie centrum podczas załadunku cewki.Okrągły boczny deflator unika zakłóceń wąskich cew.

Urządzenie hydrauliczne do tłoczenia i szczelinowania z trójrolowym wyrównaniem grubości
Przyjmuje 2 dolne rolki + 1 górne rolki struktury szorstkiego wyrównania.Wyposażone w hydrauliczną głowicę łopaty do płynnego karmienia głowicy cewki.

Jednostka precyzyjnego wyrównania
Struktura wyrównania 9-roll (4 górne rolki + 5 dolne rolki).Rolki przyjmują średnio częstotliwości tłumieniaRegulowane rolki wspierające zwiększają sztywność rolki, uwalniając wewnętrzne napięcie stali i osiągając doskonałą płaskość.

Jednostka pomiarowa długości kodera
Instalacja zestawiona z maszyną do wyrównania na wspólnej bazie.

Maszyna do cięcia krzyżowego
Maksymalna grubość cięcia: 12 mm, maksymalna szerokość: 1600 mm. Struktura hydrauliczna cięcia.

Urządzenie przenoszące i układające szczypce
Składa się z przenośnego stołu rolkowego, mechanizmu wyrzucania płyt, stolika do układania i urządzenia do czyszczenia materiału (opcjonalnie).Długość platformy do układania można dostosować zgodnie z maksymalnym rozmiarem płyty słupka światła klienta.

System hydrauliczny i pneumatyczny
- stacja hydrauliczna, butle olejowe, zawory i rurociągi (olej hydrauliczny przygotowany przez nabywcę)
- Ciśnienie robocze układu pneumatycznego ≤ 0,8 MPa, zużycie powietrza:1.5 m3/min. (źródło powietrza przygotowane przez nabywcę)

System sterowania elektrycznego
PLC + ekran dotykowy interfejs człowiek-maszyna. Wspiera automatyczną operację połączenia i niezależne ręczne sterowanie każdą pojedynczą maszyną. Operatorzy mogą swobodnie ustawić długość cięcia i ilość płyt.Funkcja awaryjnego zatrzymania całej linii jest wyposażona w zabezpieczenie bezpieczeństwa sprzętu i personelu.

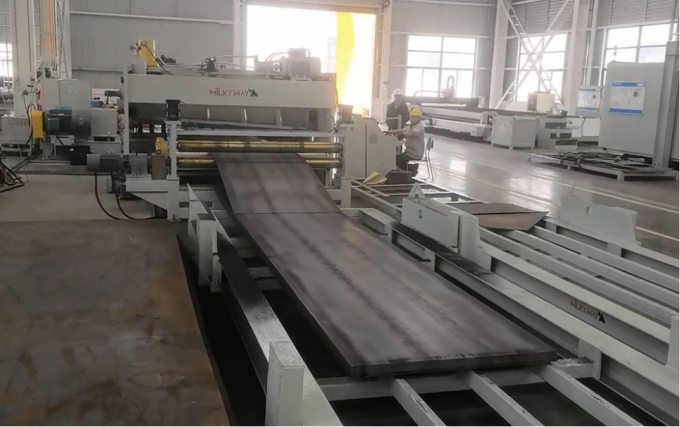

CTL12×1600 Electrical Control System and Operation Interface

Główne zalety

Pozycja korzyści	Opis
Funkcja zintegrowana	Realizuj odwijanie, wyrównanie, cięcie stałej długości i układanie w jednej linii; wspieraj zwoje zwojowe, aby przełączyć różne specyfikacje płyt
Wysokiej precyzji sterowanie CNC	Wymiar stałej długości kodera, dowolna długość cięcia i ustawienie ilości za pomocą ekranu dotykowego
Doskonałe osiągi wyrównania	9 aktywnych walców wyrównujących, całkowicie uwalniające naprężenie wewnętrzne płyty, stabilna płaskość
Wysoka wydajność produkcji	Nieprzerwana produkcja automatyczna, szybka prędkość pracy, obniżenie całkowitych kosztów produkcji
Prosta operacja	Wystarczy jeden operator; zminimalizuj bezpośredni kontakt z stalowymi płytami dla większego bezpieczeństwa
Elastyczna konfiguracja	Platforma układania i urządzenie porządkowe można dostosować zgodnie z wymaganiami produkcji słupów świetlnych
Niezawodna ochrona bezpieczeństwa	Przycisk awaryjnego zatrzymania całej linii, ochrona blokady dla każdej sekcji obróbki

Zakres zastosowań

Włókno lampy ulicznej, ośmiokątny słup lampy, wysoki słup masztów
Struktura stalowa, urządzenia mechaniczne do obróbki płyt płaskich
Obcinanie materiałów surowcowych płyt metalowych do fabryki metali

Wsparcie w zakresie obsługi posprzedażowej

Pozycja usługi	Szczegóły usługi
Poziom gwarancji	12 miesięcy gwarancji całej linii; długotrwała gwarancja na silniki główne i reduktory prędkości
Zapewnienie części zamiennych	Długoterminowa dostawa zużywanych części zamiennych po kosztach fabrycznych
Służba za granicą	Inżynierowie dostępni do instalacji, uruchomienia i szkolenia operatorów za granicą
Wsparcie zdalne	Online zdalne debugowanie i wskazówki techniczne
Dokumenty	Kompletny angielski podręcznik obsługi i materiały szkoleniowe

Częste pytania

Pytanie	Odpowiedź
Jaką grubość i szerokość może mieć ta tablica stalowa CTL12×1600?	Jest odpowiedni do 5~12mm grubości, 800~1500mm szerokości cewki stalowej, maksymalnej masy cewki do 30 ton, rozmiar długości cięcia 2000~6000mm.
Możemy zatrzymać linię i odwinąć pozostałą ocieploną cewkę?	Pociąg ładowania jest zaprojektowany z anty luźną strukturą rolkową, cała linia może zatrzymać i odwinąć resztkową cewkę, aby zmienić inne specyfikacje produkcji.
Czy ta linia wycięta na długość jest odpowiednia do produkcji słupów ulicznych?	Maksymalna długość układania może być dostosowana do długiej płyty słupka świetlnego.
