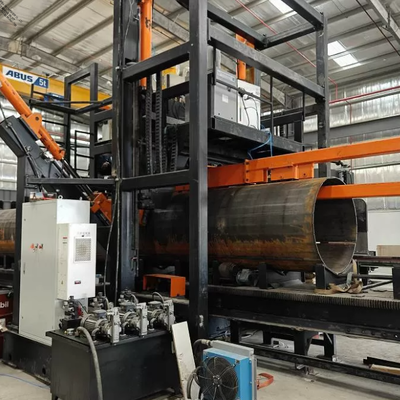

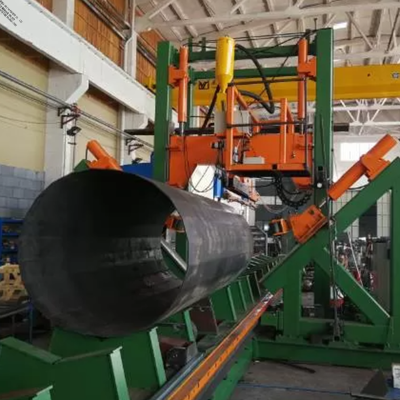

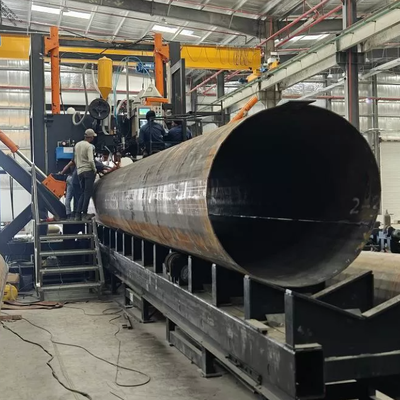

Name: Podwójny łuk wielowiatowy podwodny łuk CNC słup zamknięty maszyna do spawania 14m średnica 1,9m stal słup
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM1900
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Model wyposażenia: HM1900/14000 CNC spawarka z zamkniętym słupem

Zakres średnic: 400 mm ~ 1900 mm

Maksymalna długość bieguna przetwarzania: 14000 mm

Odpowiednia grubość blachy stalowej: 5 ~ 20 mm, maksymalna grubość łożyska zaciskowego 25 mm

technologia spawania: Spawanie łukiem krytym podwójnym łukiem trójprzewodowym

Konstrukcja zaciskowa: 3 zestawy hydraulicznych synchronicznych rolek dociskowych

Odpowiedni typ słupa: Stożkowy / ośmiokątny / wielostronny wielokątny słup stalowy

Kolor farby: Możliwość dostosowania

Podstawowe informacje

Miejsce pochodzenia: Wuxi, Chiny

Nazwa handlowa: CMC

Numer modelu: HM1900

Zapłata

Czas dostawy: 90 dni

Zasady płatności: T/T, akredytywa

Możliwość Supply: Zgodnie z wymaganiami

Galeria

Podwójny łuk wielowiatowy podwodny łuk CNC słup zamknięty maszyna do spawania 14m średnica 1,9m stal słup

opis produktu

Podwójny łuk wielowiatowy podwodny łuk CNC słup zamknięty maszyna do spawania 14m średnica 1,9m stal słup

Przegląd produktu

HM1900/14000 CNC Pole Shut-Welding Machine to automatyczne podłużne spawarkowanie łukowe podwodne specjalnie zaprojektowane do stożkowych ośmiokątnych słupów komunikacyjnych 5G i wysokich słupów masztów.

Pozycja	Szczegóły
Nazwa produktu	Maszyna spawalniająca na biegunach CNC
Model	HM1900/14000
Zastosowanie	Pole łączności 5G, monopol mocy, pole świetlne wysokiego mastu
Przetworzony kształt bieguna	Okrągły stożkowy biegun, ośmiokątny i wieloboczny biegun wielokątny (1/2/3 struktury powłoki)
Technologia spawania	Zgrzewanie łukowe podwodne z podwójnym łukiem wieloprzewodowym
Maksymalna długość bieguna	14000 mm
Opcje do dostosowania	System zdalnej diagnostyki online, izolowana i klimatyzowana szafa elektryczna, pakiet części zamiennych

Wprowadzenie produktu

HM1900/14000 maszyna do spawania z zamknięciem bieguna CNC jest specjalnie opracowana do automatycznego spawania długich biegów kujonnych o długim zamknięciu wzdłużnym, w tym biegów komunikacyjnych 5G,monopole mocy i wysokie słupy masztówJest on stosowany do jednokomórkowych, dwokomórkowych lub trójkomórkowych stożkowych słupów okrągłych i wielokątnych.

Wyposażenie przyjmuje stałą strukturę bramki dopasowaną do systemu spawania, serwo napędzanego, prędkości regulowanej wózka w kształcie litery V do transportu biegów.Włókna hydrauliczne zamykają szwy słupów podczas jednoczesnego spawaniaW przypadku słupów o dwóch sekcjach, po zakończeniu pierwszego szwu spawania, rolki podnoszące podnoszą się i automatycznie obracają słup do pozycji do spawania drugiego szwu.

Główne parametry techniczne

Nie, nie, nie.	Pozycja	Specyfikacja
1	Zastosowana średnica zewnętrzna bieguna	400 ~ 1900 mm
2	Maksymalna długość bieguna przetwórczego	14000 mm
3	Zastosowana grubość płyty	5 ~ 20 mm, materiał Q235, Q355, Gr65 (maksymalna grubość łożyska 25 mm, patrz przypis powyżej)
4	Ilość zestawów rolkowych do zaciskania	3 zestawy
5	Moc silnika pompy hydraulicznej	2.2+2.2+3 kW
6	Siła serwomotora dla wózka typu V	7 kW, bezstopniowo regulowana prędkość
7	Wyrzuty ciśnienia pionowego	1600 mm
8	Wysokość robocza (od dna bieguna do ziemi)	800 mm
9	System spawania	Podwójny łuk trójprzewodowy podwodny układ zasilania do spawania łukowego Pojemność prądu stałego: 250~1250A; prąd AC: 250~1250A
10	Specyfikacja drutu spawnego	Jednorazowy przewód Φ4.0mm / Dwuprzewód 2*Φ1.6mm
11	Prędkość podróży spawania	00,3 ~ 1,5 m/min, regulowany bezkrokniowo
12	kierunek spawania	Spawanie od końca dużej średnicy do końca małej średnicy
13	Standardy spawania	Uzyskanie jedno-stronnej formacji spawania dwustronnej w ramach standardowego procesu
14	Całkowita masa maszyny	23 tony
15	Całkowity wymiar (LWH)	31000 * 6600 * 6100 mm

Kompletny skład maszyny

Stolik roboczy typu V z napędem serwo (wozek transportowy)
Przednie i tylne szyny dla wózków typu V
Główna ramka portalu ciężkiego użytku
System napędowy do stołu roboczego w kształcie litery V
Jednostka hydrauliczna do zaciskania z 3 zestawami walcowników zaciskujących
System spawania łukowego pod wodą i urządzenie automatycznego podawania drutu
System recyklingu odzysku strumienia
Wodochłodzony wewnętrzny system bloku oparcia miedzianego
Platforma operacyjna
2 zestawy stojaków rolkowych do obrotu słupami
Kompletny układ hydrauliczny
Zintegrowany system sterowania CNC i PLC

Główne zalety

Pozycja korzyści	Szczegółowy opis
Inteligentne automatyczne regulacje CNC	System CNC automatycznie reguluje ciśnienie zacisku, pozycję walca i prędkość wózka po zmianie średnicy bieguna, ciągle utrzymuje zamknięte szwo podczas spawania
Doskonała synchroniczna kontrola hydrauliczna	Zoptymalizowany system hydrauliczny i sterowania gwarantuje wysoką synchronizację lewych, prawych i środkowych walców ściskających
Deformacja niskich biegunów po spawaniu	Brak skrętu na gotowym szwiecie spawalniczym. Brak ręcznego podglądania i wyrównania szwu na wyjściu maszyny, jeśli proces formowania w górnym zakresie spełnia specyfikację
Stabilne spawanie od głowy do ogona	Serwo sterowany wózek w kształcie litery V umożliwia ciągłe spawanie od głowy do ogona, zmniejsza długość niepołączonego segmentu ogona
Projekt trzywalcowej zaciski	Trzy grupy walcowników tłoczących rozpraszają ciśnienie powierzchniowe, zmniejszają wgłębienia i zadrapania na powierzchni słupów; nadają się do okrągłych, ośmiokątnych i zagęszczonych słupów
Szybki automatyczny powrót wózka	Funkcja szybkiego powrotu z silnikiem dla wózka typu V, zmniejsza intensywność pracy operatora
Adaptacyjny urządzenie prowadzące tylne szwy	Samoregulowana struktura kierownicza, rzadko wymagana ręczna kalibracja podczas ciągłej produkcji
Wizualne monitorowanie spawania	Kamera zainstalowana na głowicy spawalniczej przesyła obraz szwu na główny ekran sterowania w celu łatwego śledzenia i obserwacji szwu
Wodochłodzony wewnętrzny miedziany blok oporowy	Znacznie poprawić penetrację spawania i zagwarantować spójną formację spawania
Automatyczne obracanie dla słupów podwójnych	Wbudowany mechanizm podnoszący rolki do automatycznego obracania bieguna dwuszywowego do spawania wtórnego
Prosta operacja	Tylko 1 operator wymagany na cały cykl produkcji
Opcjonalne konfiguracje aktualizacji	System sieciowy zdalnej diagnostyki usterek i regulacji parametrów; izolowana szafa elektryczna klimatyzacji; pakiet części zamiennych

Zakres zastosowania

5G koniczny monopol łączności spawania wzdłużnego
Wytwarzanie monopolów stalowych dla dróg drogowych i silnikowych
Produkcja słupów oświetleniowych wysokich masztów, ośmiokątnych wielostronnych słupów świetlnych
Włókna stalowe, złożone ze ścian, złożone ze ścian

Wsparcie w zakresie obsługi posprzedażowej

Pozycja usługi	Szczegóły usługi
Okres gwarancji	12 miesięcy gwarancji na całą maszynę; długoterminowa gwarancja na główne serwomotory, źródło zasilania spawania i sterownik CNC
Zapewnienie części zamiennych	Długoterminowa dostawa zużywanych części zamiennych po kosztach fabrycznych
Za granicą usługa techniczna	Profesjonalni inżynierowie dostępni do instalacji, uruchomienia i szkolenia operatorów za granicą
Wsparcie techniczne zdalne	Online zdalne debugowanie, optymalizacja parametrów i rozwiązywanie problemów z usterkami
Dokumenty techniczne	Kompletny angielski podręcznik obsługi, przewodnik procesu spawania i filmy szkoleniowe

Częste pytania

Pytanie	Standardowa odpowiedź
Jakie rodzaje słupów może przetwarzać spawarka HM1900/14000?	Przystosowany do 14 m długiego okrągłego słupkowego bieguna, ośmiokątnego i wielowymiarowego bieguna wielokątnego (1/2/3 struktury powłoki).
Czy ta maszyna obsługuje automatyczne spawanie dwuszywowych ośmiokątnych słupów?	Po zakończeniu pierwszego zwoju, podnoszący stojak rolkowy automatycznie podniesie i obróci słup, aby zrealizować zwoje drugiego szwu bez ponownego ładowania.
Czy potrzebne jest dodatkowe spawanie powierzchni dla płyt o grubości powyżej 20 mm?	Siła zaciskania maszyny wspiera materiał do 25 mm. Jednak dla części wymagających dużej penetracji w zakresie 20 ~ 25 mm, wypełnienie stopionej stali może być niewystarczające.Proponujemy dodanie podwodne łuku powierzchni spawania po spawaniu pierwotnym.
