Model 6x1500 960RPM Linia do cięcia wzdłużnego cewki stalowej

Model 6x1500 960RPM Linia do cięcia wzdłużnego cewki stalowej

    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
  • Model 6x1500 960RPM Steel Coil Slitting Line

    Szczegóły Produktu:

    Miejsce pochodzenia: Wuxi, Chiny
    Nazwa handlowa: CMC
    Numer modelu: 6x1500

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: According to the machine requirements
    Szczegóły pakowania: Nagi
    Czas dostawy: Zgodnie z wymogami
    Zasady płatności: T / T, L / C
    Możliwość Supply: Zgodnie z rzeczywistą sytuacją
    Kontakt
    Szczegółowy opis produktu
    Stan:: Nowy Materiał rury:: Stal nierdzewna
    Podanie:: Rura doprowadzająca energię Napięcie:: 220/380/415 / 440v
    Nazwa handlowa:: CMC Imię:: Maszyna do cięcia wzdłużnego kręgów stalowych
    High Light:

    960RPM slitter machine steel

    ,

    6mm coil slitting line

    Maszyna do cięcia wzdłużnego cewki stalowej model: 6x1500





    Opis:

    Załadunek cewki stalowej, rozwijanie cewki stalowej, rozcinanie blachy, przewijanie jednostki i rozładunek.





    Podanie:

    Ta linia służy do rozwijania cewek stalowych, cięcia wzdłużnego blachy i procesu cięcia wzdłużnego cewki





    Parametr techniczny:

    1. Surowiec max.grubość 6 mm, min.grubość 2,5 mm.stal miękka walcowana na gorąco.

    2. Szerokość materiału: 800-1550 mm

    3. Waga kręgu stalowego: maks. 25 ton

    4. Wewnętrzna średnica cewki stalowej: 508 mm-760 mm

    5. Średnica zewnętrzna kręgu stalowego: maks. 1500 mm

    6. Średnica rolki dociskowej: 190 mm

    7. Moc silnika rolki dociskowej: 2,2 kW, model skrzyni biegów: BWD13, szybkość: 187

    8. Prędkość robocza walca ściskającego: 3 m / min

    9. Ilość wałków wyrównujących zgrubnie: 3, jeden w górę, dwa na dole.

    10. Średnica walca wyrównującego zgrubnego: 125 mm

    11. W przypadku produktów wykończeniowych do cięcia wzdłużnego, tolerancja szerokości cięcia: ± 0,20 mm

    12. W przypadku produktów do cięcia wzdłużnego, maksymalna waga kręgu: 15 ton

    13. W przypadku produktów do cięcia wzdłużnego, Średnica wewnętrzna cewki stalowej: 760 mm

    14. Grubość jednostki rozcinającej: 2,5 ~ 4,5 mm, C245

    15. Specyfikacja dołu z pętlą: 5500 × 2200 mm × 2500 mm Długość × szerokość × głębokość

    16. Średnica wału rozcinającego: 220 mm

    17. Materiał wału rozcinającego: 40Cr

    18. Moc silnika głównego jednostki rozcinającej: 37 kW (960 obr / min), PRZEKŁADNIA 650

    19. Szczegóły ostrza, podkładki, gumowego pierścienia, patrz lista załączników.

    20. Materiał ostrza rozcinającego: H13K, twardość HRC55-58

    21. Moc silnika głównego mechanizmu przewijania złomu: YLJ6.3KG / M

    22. Prędkość przewijania, grubość 4,5mm, max.20 m / min.grubość 2,5 mm, maks.Regulacja prędkości częstotliwości AC 25m / min

    23. Moc silnika głównego jednostki przewijającej: 90 kW (960 obr / min), przekładnia: 850

    24. Szczegóły dotyczące wymiarów patrz załączony rysunek



    Szczegóły wszystkich urządzeń:

    1. Hydrauliczny wózek do ładowania cewki

    Ten wózek może przenosić stalową cewkę i poruszać się w górę iw dół. Chodzenie po szynie prowadzącej na cztery koła, w górę iw dół jest zakończone siłownikiem hydraulicznym, bieg wózka jest zakończony silnikiem i reduktorem skrzyni biegów.



    2. Odwijak hydrauliczny

    Typ parasola dwugłowicowego, w tym: lewy i prawy element,

    Otwieranie i zamykanie: hydrauliczne

    Składa się z podstawy stylizowanej na prowadnicę, wspornika, mechanizmu ogranicznika, wału rozwijającego i podwójnej głowicy parasolowej.

    Rozwijak może poruszać się od lewej do prawej i jednocześnie centralizować.



    3. Prasa hydrauliczna typu Light, głowica łopaty, otwieracz, mechanizm zaciskający:

    Składa się z podstawy w kształcie ramy, hydraulicznego ramienia prowadzącego, hydraulicznego mechanizmu głowicy łopaty, hydraulicznego mechanizmu otwierającego, hydraulicznego mechanizmu zaciskającego itp.



    3.1 Hydrauliczny mechanizm prowadnicy prasy: Składa się z hydraulicznego ramienia prowadzącego, stalowego koła prowadzącego, koła zębatego i mechanizmu przekładni łańcuchowej, wyposażonego w silnik redukujący prędkość cykloidalnego wiatraczka o mocy 5,5 kW itp.



    3.2 Hydrauliczny mechanizm głowicy łopaty: składa się z łopaty łopaty, hydraulicznej głowicy łopaty, hydraulicznego mechanizmu podnoszenia i wyważania łopaty itp.



    3.3 Mechanizm hydraulicznego otwierania: składa się z kolumny prowadzącej i tulei prowadzącej, mechanizmu dociskania i podnoszenia hydraulicznego mechanizmu otwierania itp.



    3.4 Hydrauliczny mechanizm zaciskający: Składa się ze wspornika, podstawy bloku przesuwnego, 2 rolek dociskających, hydraulicznego mechanizmu podnoszenia i opuszczania górnej rolki, części mocy, skrzyni biegów.itp.



    4. stół roboczy do opalania, długość: 3m



    5. Jednostka prostująca

    Jednostka wyrównywania zgrubnego posiada trzy rolki do funkcji poziomowania.Jest to tryb nieaktywny.



    6. Urządzenie prowadzące przed cięciem

    Urządzenie prowadzące składa się ze wspornika roboczego, szyny prowadzącej, mechanizmu regulacyjno-centrującego trzpień śrubowy, podstawy aktywnej prowadnicy, mechanizmu rolek pionowych.

    Całe urządzenie przed urządzeniem do cięcia wzdłużnego.

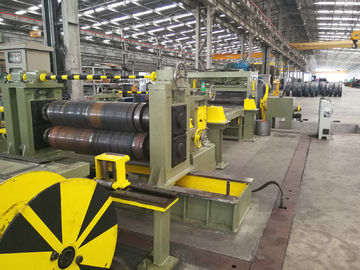

    7. Jednostka tnąca:

    Składa się z części mainframe i części mocy.

    Część mocy: składa się z podstawy mocy, zwalniacza, silnika z regulacją prędkości prądu przemiennego, skrzynki rozdzielczej przekładni, sprzęgła, sprzęgła, elementów łączących, uniwersalnej przekładni krzyżowej itp.



    Część ramy głównej: składa się z podstawy, wspornika w stylu stałym, dużego przesuwnego bloku wału ostrza, dwuczęściowego wału ostrza, aktywnego wspornika, przesuwnego bloku wału narzędzia, aktywnego hydraulicznego mechanizmu regulacji zmiany ostrza, górnego wału narzędzia regulowany mechanizm podnoszenia i opuszczania itp.

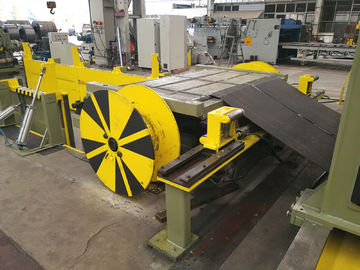

    8. Mechanizm przewijania złomu:

    Składa się ze wspornika, wału przewijającego, podstawy łożyska, 2 krążków nawijających stożek, mechanizmu przekładni łańcucha i koła zębatego, reduktora, sprzęgła, silnika itp.

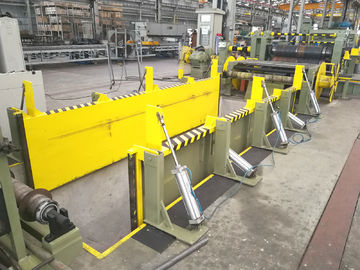

    9. Stół roboczy pętli i przejść:

    Składa się ze wspornika, podstawy łożyska, rolki, płyty nośnej,

    Otwór na pętlę Długość × szerokość × głębokość: jako parametr techniczny

    stół roboczy przejściowy, z siłownikiem hydraulicznym do podnoszenia.

    Zawiera dwie części lewą i prawą.



    10. Separacja wstępna, mechanizm napinający, mechanizm hydrauliczny do separacji prasy, mechanizm podtrzymujący płytę:

    Składa się z podstawy, podstawy łożyska, łożyska wstępnego separacji, wspornika tłumiącego, płyty tłumiącej, hydraulicznego mechanizmu podnoszenia i opuszczania płyty tłumiącej, wspornika cofania naciągu, 2 rolek odblaskowych naciągu, wspornika separacji prasy, wału separacji prasy, separacji prasy , hydrauliczny mechanizm dociskowy i podnoszący, hydrauliczny mechanizm podtrzymujący płytę, hydrauliczny mechanizm podnosząco-wyważający podtrzymujący płytę, wyposażony w arkusze oddzielające, nylonowe tuleje dystansowe itp.



    11. Jednostka jeżdżąca:

    Składa się z podstawy, przekładni redukcyjnej odrzutu, wału odrzutowego, płyty łukowej, tarczy rozprężnej, mechanizmu rozszerzania i wsuwania ukośnego bloku przesuwnego, mechanizmu zaciskania hydraulicznego otworu kleszczy, mechanizmu rozprężania i obrotowego cylindra olejowego, mechanizmu ogranicznika, sprzęgła, hydraulicznego aktywnego ramienia podtrzymującego , podstawa, wyposażona w silnik z regulacją prędkości prądu przemiennego itp.



    12. Hydrauliczny wózek do rozładunku:

    Ten wózek może przenosić oddzielną cewkę, hydrauliczny ruch i podnoszenie, bieg wózka jest napędzany przez silnik czterokołowy tor prowadzący, wysuwa linię i wychodzi.



    13. Instalacja elektryczna:

    Centralny stół sterujący.

    Składa się z szafy, głównej szafy sterowniczej, szafki pomocniczej i innych elementów elektrycznych.Silnik rozcinający i odwijający.

    Zabezpieczenie zestawu urządzeń, przycisk zatrzymania awaryjnego i odcięcia zasilania, lampka zatrzymania maszyny itp.



    14 Układ hydrauliczny:

    Moc hydrauliczna 25 l / min

    W tym: stacja hydrauliczna, zawory, zbiornik oleju, złącze, miękka rura, twarda rura i tak dalej.

    Ostrze do cięcia wzdłużnego, przekładka, płytka dystansowa, lufa dystansowa, lista pierścieni gumowych (nie z maszyną, wymagają dodatkowych kosztów)





    Model 6x1500 960RPM Linia do cięcia wzdłużnego cewki stalowej 0

    Model 6x1500 960RPM Linia do cięcia wzdłużnego cewki stalowej 1

    Model 6x1500 960RPM Linia do cięcia wzdłużnego cewki stalowej 2

    Model 6x1500 960RPM Linia do cięcia wzdłużnego cewki stalowej 3

    Model 6x1500 960RPM Linia do cięcia wzdłużnego cewki stalowej 4



    Model 6x1500 960RPM Linia do cięcia wzdłużnego cewki stalowej 5
