| Nazwa marki: | CMC |
| Model Number: | YAG3015 |
| MOQ: | 1 |
| Cena £: | According detail requirement |
| Warunki płatności: | Zaliczka 30% T / T, 70% T / T przed wysyłką |
| Zdolność do zaopatrzenia: | Zgodnie z wymogiem |

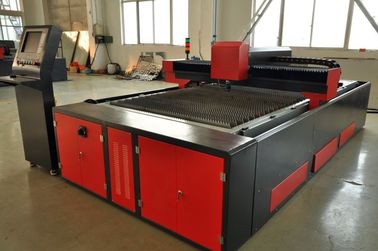

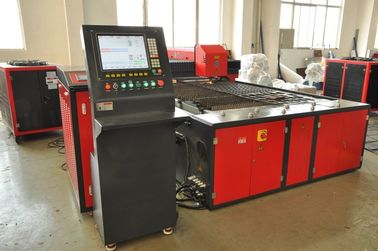

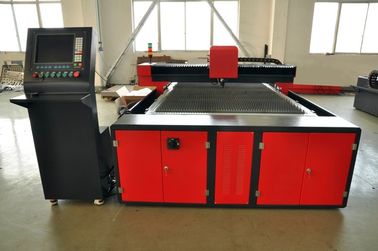

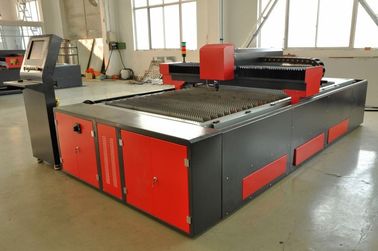

Wycinarka laserowa CNC YAG 500W 1500 X 3000 do blachy
1. Schemat wpływu procesu obróbki próbek
Słowa reklamowe, obróbka blach, cięcie elementów
2. Funkcje
2.1 Wysoka precyzja: można stosować do wycinania precyzyjnych części i rodzajów słów i wykresów artystycznych.
2.2 Szybkość: jest 200 razy większa niż cięcie liniowe.
2.3 Małe uczucie ciepła, niełatwe do odkształcenia. Szew jest płaski i piękny, nie ma potrzeby dalszego przetwarzania.
2.4. Stosunek ceny do ceny: cena jednej trzeciej podobnej wydajności urządzenia do cięcia laserowego CO 2 i dwie piąte tego samego urządzenia CNC.
2.5 Niski koszt: Jest to tylko jedna ósma do jednej dziesiątej tej samej maszyny do cięcia laserowego CO2. Koszt to 4,8-6,4 USD za godzinę. Koszt maszyny do cięcia laserem CO2 wynosi 24-38,4 USD za godzinę.
2.6 Niskie koszty utrzymania: Jest to tylko jedna dziesiąta na jedną piętnaście tej samej maszyny do cięcia laserem CO2 i jedna trzecia na jedną czwartą tego samego urządzenia CNC.
2.7 Stabilna funkcja gwarantuje ciągłą produkcję. Laser Solid YAG jest jednym z najbardziej stabilnych i dojrzałych produktów w obszarze lasera.
2.8 Zalety w porównaniu z maszynami CNC:
(1) Może zakończyć przetwarzanie rodzajów skomplikowanej struktury. Może wycinać dowolny kształt narysowany na komputerze.
(2) Nie ma potrzeby otwierania trybu. Produkt zostanie wykonany, gdy tylko wykres zostanie narysowany na komputerze. Może szybko opracowywać nowe produkty i obniżyć koszty.
(3) Posiada automatyczny system śledzenia, dzięki czemu może wykonywać zarówno cięcie płaskie, jak i wycinanie powierzchni.
(4) Maszyny CNC nie są w stanie sprostać skomplikowanym wymaganiom technicznym, ale wycinarka laserowa może.
(5) Gładka powierzchnia i produkty o wysokim poziomie, których maszyny CNC nie potrafią.
(6) Pudełko z kształtem (o grubości 0,5 m) potrzebuje urządzenia, które może zrobić z otworami i rowkami. Maszyny CNC nie mogą tego zrobić, ale maszyna do cięcia laserowego YAG-3015 może go rozwiązać.
3. Zastosowany materiał
Nadaje się do cięcia na płycie lub rurach ze stali nierdzewnej, stali węglowej, stali stopowej, stali sprężynowej, aluminium, miedzi, tytanu, itp. Ma doskonały efekt przetwarzania na twardo kruchej stali stopowej.
4. Pola aplikacji
Szeroko stosowane w obróbce blach, wyrobów metalowych, urządzeń kuchennych, urządzeń o wysokiej rozdzielczości, elektrycznej skrzynce sterującej, części samochodowych, okularów, plakatów, rzemiosła, oświetlenia i precyzyjnych części.
5. Charakterystyka sprzętu i zalety techniczne
Wycinarkę laserową YAG-3015 osiąga się dzięki mocnemu laserowi skupionemu na obiekcie, powodującemu natychmiastowe topnienie i odparowanie, z lampą ksenonową jako generatorem. Automatyczne cięcie jest kontrolowane przez zdigitalizowany układ mechaniczny. Ta maszyna skondensowała technologie mechaniki laserowej, cyfrowej i precyzyjnej.
6. Elementy wyposażenia
Składa się głównie z lasera pulsacyjnego YAG, mocy lasera pulsacyjnego, systemu chłodzenia laserem, zewnętrznego systemu ścieżki świetlnej, systemu sterowania itp.
1, Struktura systemu
| Pozycja | Nazwa | Ilość (kawałek) | Uwagi |
| 1 | Laser pulsacyjny YAG | 1 | Specjalna latarka w technologii amerykańskiej |
| 2 | Laserowy kontroler elektryczny | 1 | Sterowany elektrycznie impuls wysokiej częstotliwości |
| 3 | Specjalny system chłodzenia | 1 | Specjalny sprzęt laserowy |

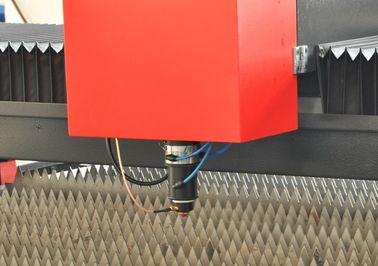

| 4 | System optyczny Szybkopasmowa soczewka Spektroskop Soczewka skupiająca | 1 | Przyjmuje niemiecką technologię i specjalnie zaprojektowane. Soczewka optyczna wpływa bezpośrednio na jakość fasetowania, wpływa na jakość cięcia i kołnierza, szybkość cięcia i grubość. |
| 5 | Zaimportowany silnik servo | 1 | Zaimportowany serwosilnik Panasonic i importowane śruby i szyny z Tajwanu |
| 6 | System kontrolujący | 1 | CNC |
| 7 | System wskazań laserowych | 1 | Półprzewodnik (czerwone światło) |
Główne urządzenia w celu poprawy wydajności technicznej maszyny do cięcia laserem stałym to laserowy kontroler elektryczny, laserowa latarka i soczewka optyczna. Trzy części decydują o laserowym poziomie technicznym maszyny do cięcia. Zdajemy sobie sprawę, że wydajność techniczna cięcia znajduje się na czołowej pozycji w Azji dzięki innowacyjności trzech części.
2, Główne wyposażenie
| Główne składniki | Proste opisy | Uwagi |
| Laser | Amerykańska techniczna latarka laserowa | Część A nie usuwa samodzielnie zamkniętej fabryki typu 600W bez uprawnienia części B. |
| Moc lasera | Impulsowa moc lasera | Specjalny nóż YAG |
| Stół operacyjny CNC | Przyjmuje spawanie konstrukcji stalowych, przetwarzanie z obciążeniem naprężeniowym, wytrzymałą konstrukcję stojaka, importowaną walcową śrubę TBI, szynę nośną HIWIN i serwosilnik Panasonic. | Posiada pomocnicze urządzenie do rozładowania, ciasnego prasowania i wygaszania. |

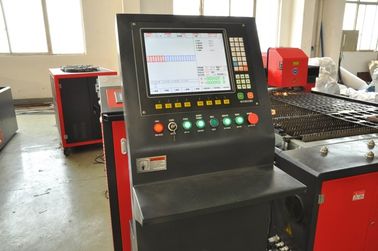

| System kontrolujący | FLSK F-7500 | |
| Zagnieżdżanie oprogramowania | InteGNPS | |
| System chłodzenia | System podwójnego obiegu, alarm temperatury, ochrona przepływu i ochrona poziomu wody. | Częstotliwość zasilania 7P |
| Sterownik wysokości | HYD CNC-300 |
3, główny parametr techniczny:
| Wskaźniki techniczne | parametry techniczne |
| Długość fali | 1064nm |
| Max. moc lasera | 500 W |
| Szerokość impulsu | 0,2 ~ 20ms bezstopniowo regulowane |
| Częstotliwość impulsów | Bezstopniowa regulacja 1 ~ 500 Hz |
| Pozycjonowanie | Wskaźnik czerwonego światła |
| Efektywny obszar przetwarzania | 1500 mm * 3000 mm |
| Dokładność pozycjonowania względem osi X / Y | ± 0,03 mm |
| Wspierający format zdjęć | DXF, DWG, PLT itp. (Obsługa oprogramowania Auto CAD, oprogramowanie Corel Draw) |
| Całkowita zużywana moc | ≤ 30KW |
| Zasilacz | 3 fazy, 4 przewody, AC, 380V, 50Hz, 60A |
| Całkowity wymiar (L × W × H) | 4560 mm × 2450 mm × 1560 mm |
