| Nazwa marki: | CMC |
| Model Number: | FL-3015 |
| MOQ: | 1 |
| Cena £: | According detail requirement |
| Warunki płatności: | Zaliczka 30% T / T, 70% T / T przed wysyłką |
| Zdolność do zaopatrzenia: | Zgodnie z wymogiem |

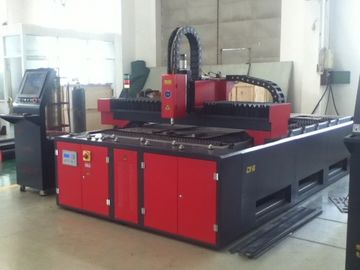

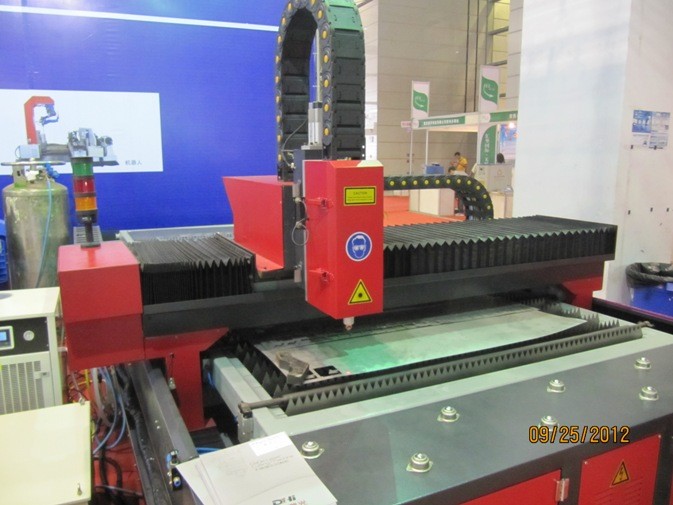

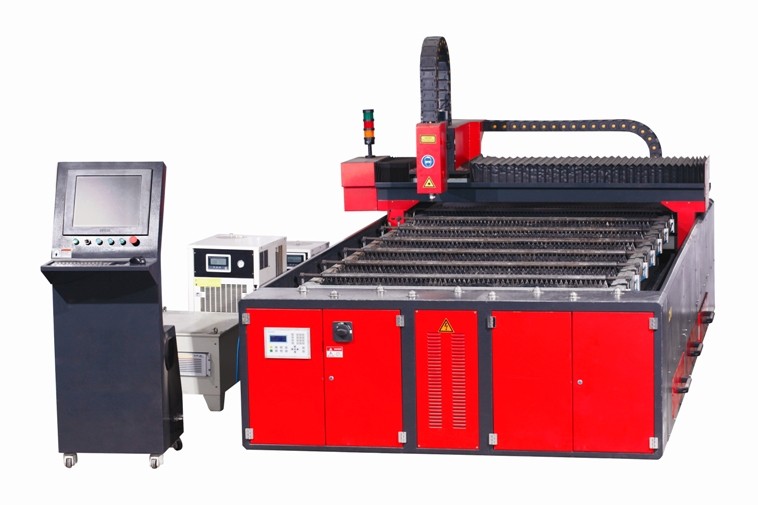

500 W 1500 X 3000 CNC maszyna do cięcia laserem światłowodowym do blachy
1. Schemat wpływu procesu obróbki próbek
Słowa reklamowe Obróbka blachy Cięcie elementów
2. ☆ Podstawowe wprowadzenie
Słowa reklamowe Obróbka blachy Cięcie elementów
2. Podstawowe wprowadzenie
Maszyna do cięcia laserem światłowodowym FL-3015 została osiągnięta dzięki silnemu laserowi skupionemu na obiekcie, który powoduje natychmiastowe topnienie i odparowanie, z oryginalnym laserem światłowodowym importowanym z grupy IPG Laser Group w Niemczech. Automatyczne cięcie jest kontrolowane przez zdigitalizowany układ mechaniczny. Ta maszyna skondensowała technologie mechaniki laserowej, cyfrowej i precyzyjnej.
2.1. Zaprojektowany i niezależny stół operacyjny typu Split. Można go przenosić zgodnie z warunkiem. Wygodna i łatwa obsługa.
2.2. Importowany stół roboczy serwosilnika, obszar roboczy 1500mm * 3000mm.
2.3. Głowica lasera może być regulowana za pomocą osi Z, powierzchnia przesuwu 0-100 mm
3. Główne cechy
3.1. Może być szeroko stosowany do cięcia płytek takich jak: stal nierdzewna, stal węglowa, aluminium itp.
3.2. Silna zdolność cięcia: typ 500W może być nierdzewny do 8 mm.
3.3. Niskie koszty cięcia: można je przecinać powietrzem, a jego koszt to 0,5-1 USD. Dokładny koszt obejmuje energię elektryczną 3-6 stopni na godzinę, ochronę soczewki 0,08 USD - 0,16 na godzinę i żadnych innych kosztów. Jeśli używasz O2 lub N2, Koszt powinien zostać zwiększony o 2,4-4,8 USD. (Ponieważ kształt i grubość są różne, zużycie gazu będzie inne).
3.4. Wysoka prędkość cięcia, wysoka wydajność, bezpieczna praca i stabilna wydajność.
3.5. Dobra jakość, małe zniekształcenia gładkie i dobrze wyglądają na zewnątrz.
3.6. Zaimportowany silnik servo i system przekładni gwarantujący precyzyjne cięcie. Wysoka precyzja cięcia.
3.7. Dedykowane oprogramowanie umożliwia błyskawiczne projektowanie lub przetwarzanie grafiki lub tekstu. Elastyczna i łatwa obsługa.
4. Zastosowany materiał
Nadaje się do cięcia na płycie lub rurach ze stali nierdzewnej, stali węglowej, stali stopowej, stali sprężynowej, aluminium, miedzi, tytanu, itp. Ma doskonały efekt przetwarzania na twardo kruchej stali stopowej.
5. Pola aplikacji
Szeroko stosowane w obróbce blach, wyrobów metalowych, urządzeń kuchennych, urządzeń o wysokiej rozdzielczości, elektrycznej skrzynce sterującej, części samochodowych, okularów, plakatów, rzemiosła, oświetlenia i precyzyjnych części.
6. Główna specyfikacja struktury

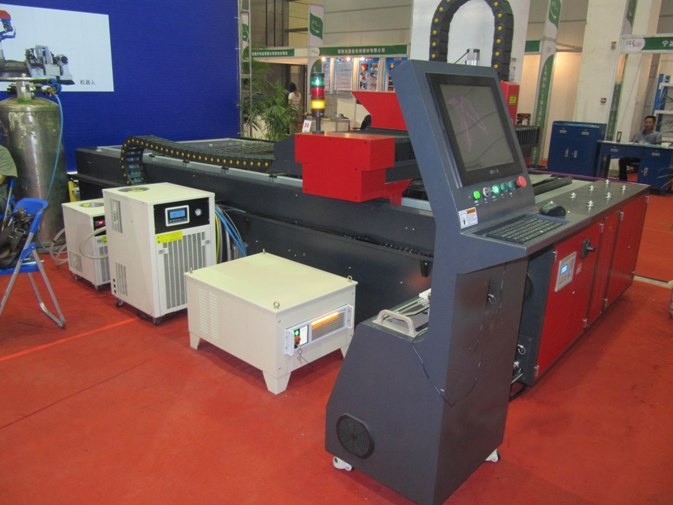

Wycinarka laserowa 500W-FL-3015 składa się z korpusu maszyny, lasera światłowodowego, skrzynki kontrolnej, układu oczyszczania powietrza i systemu sterowania CNC.
Specyfikacja techniczna
| Parametry optyczne | Jednostka | 500 W |
| Tryb biegania | CW, QCW | |
| Centralna długość fali promieniowania | nm | 1070-1080 |
| Standardowa moc wyjściowa | W | 500 |
| Jakość wiązki | mm * mrad | 4 |
| Regulacja prędkości | kHz | 5 |
| Średnica włókna transmisyjnego | μm | ≥50 |
| Stabilność mocy wyjściowej (długoterminowa) | % | ± 2 |
| Moc | ODKURZACZ | 400-460 |
| Pobór energii | kW | 2 |
Struktura systemu
| Numer seryjny. | Nazwa | Ilość (kawałek) | Uwagi |
| 1 | Laser światłowodowy | 1 | Oryginał importowany |
| 2 | System optyczny Szybkopasmowa soczewka Spektroskop Soczewka skupiająca | 1 | Przyjmuje niemiecką technologię i specjalnie zaprojektowane. Soczewka optyczna wpływa bezpośrednio na jakość fasetowania, wpływa na jakość cięcia i kołnierza, szybkość cięcia i grubość. |
| 3 | Panasonic Servo Motor | 1 | Panasonic Servo Motor i sterownik Panasonic. Importowane śruby i szyny z Tajwanu |
| 4 | System kontrolujący | 1 | PC |
| 5 | System wskazań laserowych | 1 | Półprzewodnik (czerwone światło) |
Główne wyposażenie prowadzi do dobrych cech: generator laserowy i soczewka optyczna. Używamy komponentów elektrycznych Schneider.
| Stół operacyjny CNC | Przyjmuje spawanie konstrukcji stalowych, przetwarzanie z obciążeniem naprężeniowym, wytrzymałą konstrukcję stojaka, importowaną walcową śrubę TBI, szynę nośną HIWIN i serwosilnik Panasonic. | Posiada pomocnicze urządzenie do rozładowania, ciasnego prasowania i wygaszania. |
7. Główne parametry techniczne
| Specyfikacja | parametr |
| Długość lasera | 1064nm |
| Max. moc lasera | 1000 W |
| Pozycjonowanie | Wskaźnik czerwonego światła |
| Efektywny obszar przetwarzania | 1500 mm * 3000 mm |
| Oś X / Y Powtórz precyzję pozycjonowania | ± 0,03 mm |
| Max. grubość cięcia stali węglowej | ≤ 8 mm |
| Max. prędkość cięcia stali węglowej | Stal nierdzewna o grubości 0,8 mm, 12-14 m / min, Stal nierdzewna o grubości 1,0 mm, 10-12 m / min |
| Dokumenty pomocnicze | DXF itp. (Obsługa oprogramowania Auto CAD, oprogramowanie CorelDraw) |
| Całkowita zużywana moc | ≤ 20KW |
| Zasilacz | 3 fazy 4 przewody AC 380 V, 50 Hz / 60 Hz / 60A |
8. Parametry cięcia
| Grubość (mm) | Materiał | Maksymalna prędkość cięcia (m / min) | Gaz asystujący |
| 1 | MS | 8 | Tlen |
| 2 | 4.5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1.5 | ||
| 6 | 0,8 | ||
| 1 | SS | 6 | Azot |
| 2 | 3 | ||
| 3 | 1.5 | ||
| 1 | Stop aluminium | 3 | |
| 2 | 1.5 |
9. Parametry techniczne
| Model | FL-3015 |
| Długość fali laserowej | 1070nm |
| Maksymalna moc lasera | 500 W (CW) |
| Obszar roboczy | 3000 mm x 1500 mm |
| Skok osi X. | 3000m |
| Skok osi Y. | 1500m |
| Dokładność pozycjonowania osi X, Y. | ± 0,05 mm |
| Dokładność pozycjonowania w osi X, Y, Z. | ± 0,03 mm |
| X, Y maksymalna prędkość bezobsługowa dla pojedynczej osi | 20 minut |
| Maks. Prędkość interakcji w osi X / Y | 40 minut |
| Przyspieszenie osiowe X / Y max | 1.0G |
| System CNC | CIĘCIE LASEROWE |
| Maksymalna waga ładowania | 500 kg |
| Faza | 3 |
| Napięcie znamionowe | 380V |
| Częstotliwość | 50 Hz |
| Poziom ochrony głównej mocy | IP54 |
| Ogólna waga | 2250 KG |
10. Elementy wyposażenia
| Pozycja | Nazwa | Specyfikacja | Ilość |
| 1 | FL-3015 | 3000 mm * 1500 mm | 1 zestaw |
| 2 | Laser światłowodowy | 500 W | 1 |
| 3 | System CNC | CIĘCIE LASEROWE | 1 |
| 4 | Głowica do cięcia laserowego | USA Lasermech | 1 |
| 5 | Chłodnica wody | 1 zestaw |
11. Dostarczone dokumenty techniczne
| Pozycja | Dokumentacja techniczna | Jednostka | Ilość |
| 1 | Instrukcja obsługi | Zestaw | 1 |
| 2 | Oprogramowanie korzystające z instrukcji | Zestaw | 1 |
| 3 | Specjalne oprogramowanie do cięcia laserowego | Zestaw | 1 |
| 4 | Certyfikacja produktu | Zestaw | 1 |
| 5 | Lista pakowania maszynowego | Kawałek | 1 |
12. INSTALACJA I URUCHOMIENIE
Personel SELLER będzie nadzorował instalację i uruchomienie maszyny
Usługa obejmuje:
1. Dostawa wykwalifikowanego technika (-ów).
2. Nadzór personelu klienta w zakresie:
a) Pozycjonowanie maszyny
b) Prowadzenie kabli i węży z punktu wejścia do serwisu
c) Podłączenie kabli elektrycznych i przewodów gazowych do maszyny
3. Odpowiedzialność klienta
a) Sprężarka powietrza (stosowana głównie w ruchach pneumatycznych)
b) Butelka z ciekłym tlenem (najlepiej ze skraplaczem)
c) Moc: 380 V 50 HZ 3 fazy (z regulatorem 30KW)
d) Dostawy gazów, powietrza i elektryczności są dostępne dla połączenia z maszyną w wyznaczonych punktach.
e) Klient powinien upewnić się, że witryna jest czysta przed rozpoczęciem instalacji, regulacji i szkolenia.
f) Dostawa robót, rzezi i ubezpieczeń do rozładunku maszyny i pomoc przy pracach instalacyjnych pod kierunkiem opiekuna instalacji DADE
g) Dostawa mechanicznych monterów i jednego montera elektrycznego na czas instalacji.
h) Dostawa płyty i materiałów eksploatacyjnych do testu uruchomienia, ustawienia maszyny i szkolenia.
i) Budynek odporny na warunki atmosferyczne, ponieważ gwarancja traci ważność, jeśli maszyna podlega elementom
j) Odpowiednia posadzka betonowa
13. Szkolenie
1. Po zakończeniu uruchomienia technik SPRZEDAWCY rozpocznie szkolenie.
Klient zapewni wystarczającą ilość materiałów i materiałów eksploatacyjnych, aby zapewnić ukończenie szkolenia.
2. Szkolenie obejmuje:
a) Przegląd maszyny
b) Funkcje kontrolne i działanie
c) Konserwacja i regulacja urządzenia
d) Nadzorowane uruchomienie maszyny
Trening operatora maszyny jest zgodny z instalacją, dlatego personel musi być w ogóle dostępny
czasy.
